产品描述

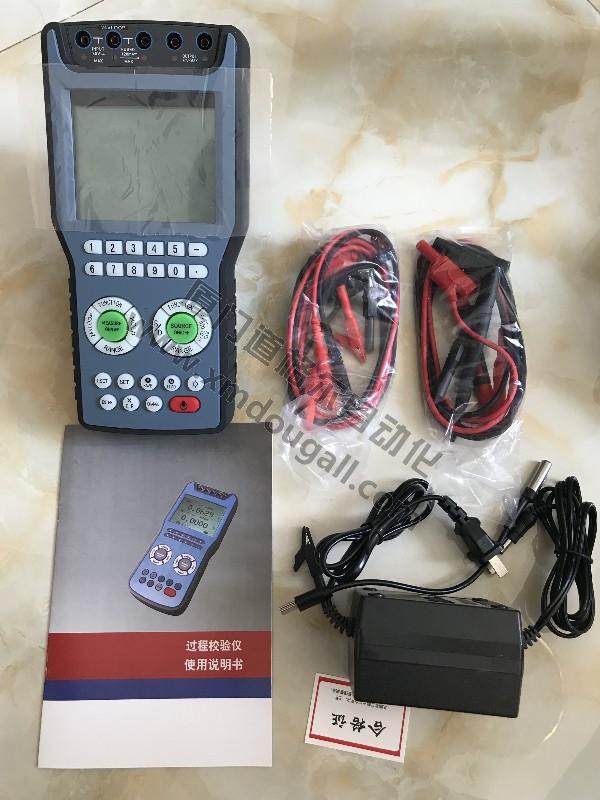

| DGR-RWJY-100R过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0．01％，是工业现场、实验室以及各类仪表制造商必备的计量工具。 |
功能
●电压测量/输出 ●热电偶、热电阻测量/输出
●电流测量/输出 ●脉冲计数
●电阻测量/输出 ●阶梯输出
●频率测量/输出 ●冷端手动、自动补偿选择
●模拟二、三线制变送器输入 ●热工手册
特点
•手持立式校准仪：
手持式设计使本产品具有应用方式灵活、操作简便的特点，它可以通过按键操作直接进入指定功能区。在工业现场，您可以将过程校验仪挂在身边对各种电气设备和传感器进行检测，给您的现场维护工作带来便利和方便。
•信号输出和测量可同步进行：
在常规检测中，经常需要多种测量设备组合才能完成对电气设备的检测，如信号源、电阻箱和万用表等。现在，只要用一台过程校验仪，既能对热电偶、热电阻以及电流、电压等仪表执行常规检查和维护，又能对变送器、温度调节器和信号隔离器进行维护和诊断，它为提高您的工作效率提供了极好的手段。
•高精度、多功能的源和测量：
对于源单元和测量单元的直流电压、直流电流具有高精度和高稳定性。可对直流电压、直流电流、电阻、热电阻、热电偶和频率等进行测量。
•环路供电：
具备24V配电能力，在向环路供电(最大30mADC)时，能够测量来自2/3线制变送器的电流信号。
•查表功能：
热工手册实现热偶的毫伏值与温度值、热电阻的电阻值与温度值的快捷互查。
•智能插孔：
在应用校验仪进行测量和输出信号时，相对应的表笔插孔导光柱会发出闪光，提示用户将测试表笔插入该插孔，智能化的提示给您的操作带来方便。
测量信号
|
1、电流测量： 上电默认为电流测量，屏幕上半部分显示的是 “测量 24mA 电流”，也可通过按左边的“FUNCT/ON”键切换到此画面； |
|
|
2、模拟二三线制变送器： 在电流测量的基础上按“24VLOOP”键，使屏幕上半部分显示“测量24mA 电流 24V”即可； |
|
|
3、电压测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示“测量 11V 电压”，如果要切换到mV档测量，则在11V电压档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量 110mV 毫伏电压”； |
|
|
4、电阻测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量 3200Ω 电阻”，如果要切换到500Ω电阻档测量，则在3200Ω电阻档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量 500Ω 电阻”； |
|
|
5、热电阻RTD测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量 PT100 热电阻”，如果要切换到其它热电阻档测量，则在PT100热电阻档的基础上，按左边的“RANGE” 键使屏幕上半部分显示“测量 CU100 热电阻”或者其它的热电阻分度号； |
|
|
6、热电偶TC测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量 J 型 热电偶”，如果要切换到其它热电偶档测量，则在J型热电偶档的基础上，按左边的“RANGE” 键使屏幕上半部分显示“测量 R型 热电偶”或者其它的热电偶分度号； |
|
|
7、参考温度设定： 在热电偶测量或输出界面下，屏幕右下脚会显示参考温度，这个时候按“T.SET”键可以对参考温度进行修改，修改后“ENTER”键确认； |
|
|
8、频率/脉冲测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量 1～1000HZ 频率”；如果要切换到1000HZ以上档测量，则在1～1000HZ频率档的基础上，按左边的“RANGE”键使屏幕上半部分显示 “测量800HZ～15KHZ 频率”；如果要测量脉冲数则在1000HZ以上测量档的基础上，继续按“RANGE”键使屏幕上半部分显示“测量 脉冲”。 |
|
输出信号
|
1、电压输出 ： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 11V 电压”； b、如果要切换到mV档输出，则在11V电压档的基础上，按右边的“RANGE” 键使屏幕下半部分显示“输出 110mV 毫伏电压”； c、选择好档位后，根据指示灯连接校验仪和被测仪表； d、按数字键输入需要输出的电压值，然后按“ENTER”键确认； e、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。 |
|
|
2、电流输出 ： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 24mA 电流”； b、选择好档位后，根据指示灯连接校验仪和被测仪表； c、按数字键输入需要输出的电流值，然后按“ENTER”键确认； d、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。 |
|
|
3、电阻输出： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 3200Ω电阻”； b、如果要切换到500Ω电阻档输出，则在3200Ω电阻档的基础上，按右边的“RANGE”键使屏幕下半部分显示“输出 500Ω 电阻”； c、选择好档位后，根据指示灯连接校验仪和被测仪表； d、按数字键输入需要输出的电阻值，然后按“ENTER”键确认； e、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。 |
|
|
4、热电阻RTD输出： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 PT100 热电阻”； b、如果要切换到其它热电阻档输出，则在PT100热电阻档的基础上，按右边的“RANGE” 键使屏幕下半部分显示“输出 Ba2 热电阻”或者其它的热电阻分度号； c、选择好档位后，根据指示灯连接校准仪和被测仪表； d、按数字键输入需要输出的温度值，然后按“ENTER”键确认； e、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。 |
|
|
5、热电偶TC输出： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 J 型热电偶”； b、如果要切换到其它热电偶档输出，则在J型热电偶档的基础上，按右边的“RANGE”键；使屏幕下半部分显示“输出 R型 热电偶”或者其它的热电偶分度号； c、同时还要把冷端温度补偿设定好，设定方法如测量信号中“7、参考温度设定”所示； d、选择好档位后，根据指示灯连接校验仪和被测仪表； e、按数字键输入需要输出的温度值，然后按“ENTER”键确认； f、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。 |
|
|
6、频率输出： a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 50000Hz 频率”； b、选择好档位后，根据指示灯连接校准仪和被测仪表； c、按数字键输入需要输出的频率值，然后按“ENTER”键确认； d、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON； e、频率输出的幅值默认为5V，需要更改的时候在频率输出界面按“RANGE”键即可切换到幅值修改界面，输入对应的幅值按“ENTER”键确认。 |
|
